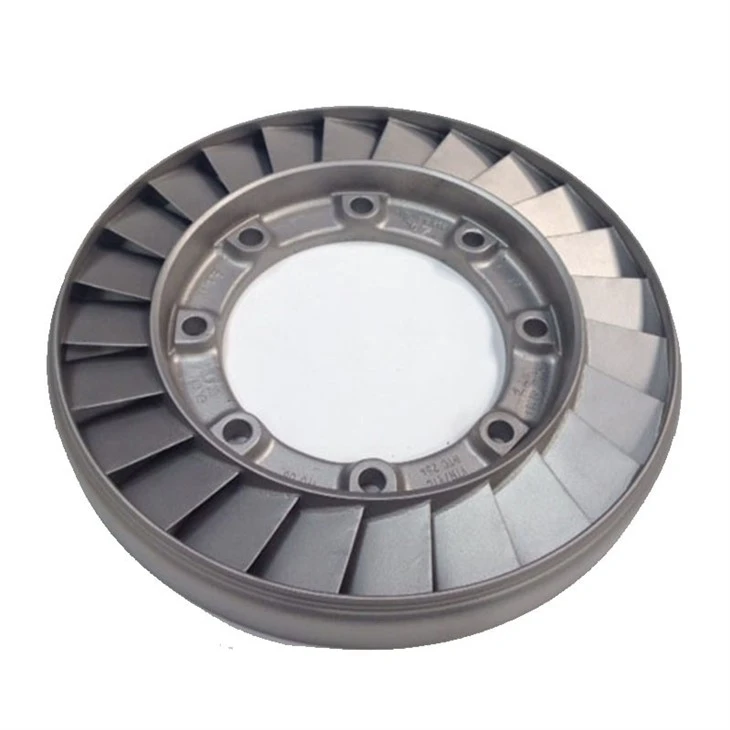

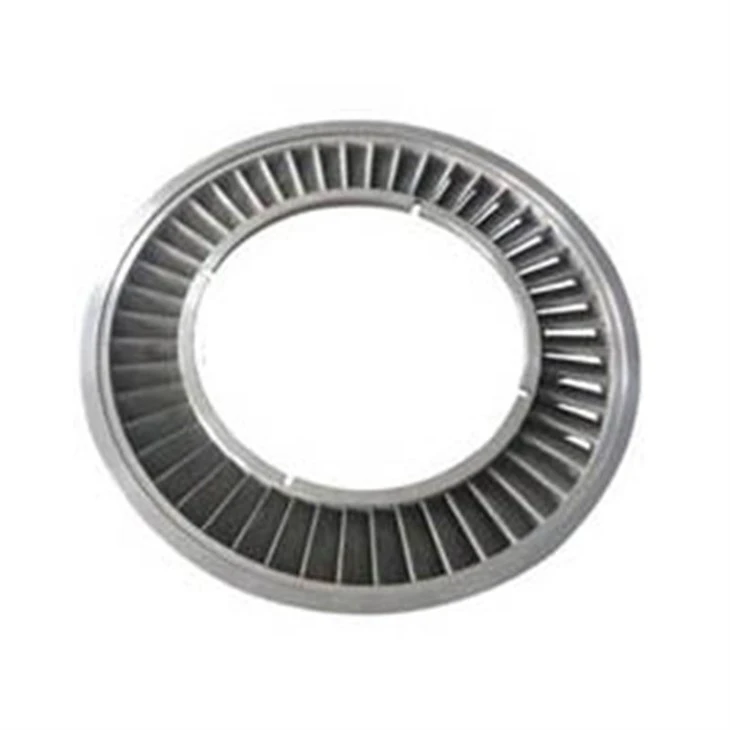

حلقه های نازل سری Hastelloy Alloy

مقدمه

آلیاژ هاستلوی نوعی آلیاژ با درجه حرارت بالا، استحکام بالا و مقاوم در برابر خوردگی است که معمولاً در کاربردهای شدید محیطی مانند مواد شیمیایی، نفت، هوافضا و سایر زمینه ها استفاده می شود. این دارای مقاومت در برابر خوردگی عالی، استحکام در دمای بالا و عملکرد پردازش خوب است، بنابراین به طور گسترده در مهندسی استفاده می شود.
حلقه نازل یک توربین گاز جزء مهمی است که در جعبه یاتاقان قرار دارد و برای پشتیبانی و محافظت از یاتاقان ها استفاده می شود. با توجه به خاص بودن محیط کار، حلقه های نازل توربین گاز به موادی با استحکام خوب در دمای بالا، مقاومت در برابر خوردگی و خواص مکانیکی عالی نیاز دارند.
آلیاژ هاستلوی به طور گسترده در حلقه های نازل توربین گاز استفاده می شود، عمدتاً به دلیل:

• مقاومت در برابر خوردگی:آلیاژ هاستلوی دارای مقاومت در برابر خوردگی عالی است و می تواند در برابر فرسایش محیط های خورنده مختلف از جمله دمای بالا، فشار بالا و گازهای خورنده مقاومت کند.
• قدرت دمای بالا:آلیاژ هاستلوی دارای استحکام در دمای بالا و مقاومت در برابر اکسیداسیون است که می تواند پایداری و خواص مکانیکی خوبی را در محیط های با دمای بالا حفظ کند.
• مقاومت در برابر سایش:با توجه به این واقعیت که حلقه نازل توربین گاز نیاز به مقاومت در برابر بلبرینگ های دوار با سرعت بالا دارد، این ماده باید مقاومت سایش خوبی داشته باشد و آلیاژ Hastelloy دارای سختی و مقاومت در برابر سایش بالا است.
• مقاومت در برابر حرارت:آلیاژ هاستلوی می تواند پایداری را در محیط های با دمای بسیار بالا حفظ کند و به راحتی نرم یا تغییر شکل نمی دهد و از عملکرد پایدار طولانی مدت توربین های گاز اطمینان می دهد.

به طور کلی، استفاده از آلیاژ Hastelloy در حلقه‌های نازل توربین گاز می‌تواند حفاظت و پشتیبانی قابل اعتمادی را فراهم کند و عملکرد طبیعی و پایداری طولانی مدت توربین‌های گاز را تضمین کند.

سری های اصلی و شماره مواد رایج

   1. Hastelloy C Series

• Hastelloy C-276: اجزای اصلی شامل نیکل (Ni)، کروم (Cr)، مولیبدن (Mo)، آهن (Fe) و غیره است. مقاومت در برابر خوردگی عالی دارد و در محیط های مختلف اسیدی و کلرید عملکرد خوبی دارد.
• Hastelloy C-22: علاوه بر عناصر اساسی مانند نیکل، کروم، و مولیبدن، مقدار کمی تو نیز دارد.ngsten (W) که در برخی از محیط‌های با دمای بالا و کلرید بالا پایدارتر است و مقاومت در برابر خوردگی عالی دارد.

2. سری Hastelloy B
Hastlloy B-2: اجزای اصلی آن شامل نیکل، کروم، مولیبدن و غیره است. به ویژه برای محیط های خورنده در محیط های اسیدی قوی مانند اسید سولفوریک، سولفات و اسید نیتریک مناسب است.
Hastelloy B-3: مشابهB-2، اما با اجزای بهینه، مقاومت در برابر خوردگی و پایداری حرارتی بهتری دارد.
3. هاستلوی ایکس

• هاstelloy X: ترکیب اصلی آناین مواد شامل نیکل، کروم، مولیبدن و غیره است. دارای استحکام عالی در دمای بالا و مقاومت در برابر اکسیداسیون است و برای کاربرد در محیط‌های گازی با دمای بالا، مانند اجزای موتور هواپیما، مناسب است.

 4. Hastelloy G Series

• Hastelloy G-30:اجزای اصلیشامل نیکل، کروم، آهن و غیره است که مقاومت خوبی در برابر خوردگی دارند و به ویژه برای محیط های نیترات، کلرید و فلوراید مناسب هستند.

  5.Hastelloy سری N

• Hastelloy N: کام اصلیponent ها شامل nایکل، کروم، آهن، مولیبدن و غیره. مقاومت در برابر خوردگی عالی برای محیط های خوردگی گاز اسیدی با دمای بالا دارد.

مزایا:
سری آلیاژ Hastelloy دارای مقاومت بسیار خوبی در برابر خوردگی است و می تواند در محیط های مختلف اسیدی، قلیایی و کلرید استفاده شود.
برخی از سری ها دارای استحکام عالی در دمای بالا و مقاومت در برابر اکسیداسیون هستند که برای کاربرد در محیط های با دمای بالا مناسب هستند.
سری های مختلف آلیاژ را می توان با توجه به نیازهای خاص، با انعطاف پذیری بالا انتخاب کرد.
معایب:
هزینه بالا: در مقایسه با مواد معمولی، آلیاژ Hastelloy هزینه بالاتری دارد.
سختی ساخت بالا است: به دلیل پیچیدگی ترکیب آلیاژ، دشواری پردازش و ساخت آلیاژ هاستلوی زیاد است، بنابراین هزینه ساخت ممکن است افزایش یابد.
برخی از آلیاژها ممکن است به اندازه سایر آلیاژها با محیط های خاص سازگار نباشند و مواد مناسب باید بر اساس الزامات مهندسی خاص انتخاب شوند.

کاربرد آلیاژ هاستلوی در حلقه نازل توربین گاز

1. عملکرد مقاومت در برابر درجه حرارت بالا

• آلیاژهای هاستلوی معمولاً دارای مقاومت دمایی بالا تا 1000 درجه سانتیگراد یا بالاتر هستند، که تضمین می کند که حلقه نازل برای مدت طولانی در یک محفظه احتراق با دمای بالا پایدار عمل می کند.
• به عنوان مثال، آلیاژ Hastelloy X دارای استحکام عالی در دمای بالا در محیط های با دمای بالا است و دمای استفاده از آن می تواند به 1200 درجه سانتیگراد یا بالاتر برسد.

2. عملکرد مقاومت در برابر خوردگی

• ممکن است گازهای اسیدی و محیط های خورنده در محیط کار توربین های گازی وجود داشته باشد. حلقه های نازل Hastelloy مقاومت بسیار خوبی در برابر خوردگی دارند و عمر مفید خود را افزایش می دهند.
• نرخ خوردگی آلیاژ Hastelloy C{{0}} در محیط‌های اسیدی با دمای بالا معمولاً زیر 0.1 میلی‌متر در سال است.

3. مقاومت در برابر حرارت و عملکرد اکسیداسیون

• در محفظه های احتراق با دمای بالا، حلقه نازل Hastelloy باید در برابر تاثیر اکسیداسیون حرارتی مقاومت کند و عملکرد پایدار را حفظ کند.
• نرخ اکسیداسیون آلیاژ Hastelloy X در محیط های اکسیداسیون با دمای بالا بسیار کم است، معمولاً کمتر از 10^ -2 میلی گرم بر سانتی متر مربع در روز.

4. طراحی دینامیک سیالات

• شکل طراحی و قطر حلقه نازل برای شکل و ویژگی‌های جریان اسپری سوخت بسیار مهم است و بر راندمان و عملکرد احتراق تأثیر می‌گذارد.
• با شبیه سازی دینامیک سیالات محاسباتی، دیافراگم و شکل هندسی حلقه نازل را برای بهبود راندمان احتراق بهینه کنید.

5. ساخت دقیق

• ساخت حلقه‌های نازل Hastelloy نیاز به ماشین‌کاری و عملیات سطحی بسیار دقیق دارد تا اطمینان حاصل شود که اندازه و شکل سوراخ‌های نازل مطابق با الزامات طراحی است.
• در طول فرآیند تولید، پارامترهایی مانند قطر، زاویه و زبری سطح سوراخ نازل را کنترل کنید تا از ثبات عملکرد حلقه نازل اطمینان حاصل کنید.

ویژگی های مواد

1. مقاومت در برابر دمای بالا: آلیاژ Hastelloy دارای استحکام و پایداری عالی در دمای بالا است که می تواند پایداری ساختاری را در محفظه احتراق با دمای بالا توربین های گاز حفظ کند و مستعد تغییر شکل و انبساط حرارتی نیست و عملکرد پایدار طولانی مدت را تضمین می کند. نازل
2. مقاومت در برابر خوردگی: دمای بالا، فشار بالا و خوردگی گاز خورنده در محیط کار توربین های گاز وجود دارد و آلیاژ Hastelloy دارای مقاومت در برابر خوردگی عالی است که می تواند در برابر خوردگی سوخت و محصولات احتراق مقاومت کند و عمر مفید را افزایش دهد. نازل ها
3. مقاومت در برابر اکسیداسیون: آلیاژ Hastelloy دارای مقاومت اکسیداسیون خوبی است که می تواند در برابر اکسیداسیون در محیط محفظه احتراق با دمای بالا مقاومت کند، آسیب اکسیداسیون را در سطح نازل کاهش دهد و عملکرد پایدار نازل را حفظ کند.
4. خواص مکانیکی: آلیاژ هاستلو دارای خواص مکانیکی خوبی از جمله استحکام بالا، شکل پذیری و پلاستیسیته خوب است و می تواند فشار و بارهای ضربه ای بالا را در محیط کار توربین های گازی تحمل کند.

پردازش

1. آماده سازی مواد: مشخصات مناسب مواد آلیاژی Hastelloy را انتخاب کنید و اطمینان حاصل کنید که کیفیت مواد مطابق با الزامات است.
2. طراحی: فرآیند و طراحی با توجه به الزامات طراحی توربین گاز و الزامات عملکردی نازل. این شامل تعیین پارامترهایی مانند اندازه، شکل و دیافراگم نازل است.
3. آماده سازی پردازش: تجهیزات و ابزارهای پردازش از جمله ماشین های CNC، ماشین های تراش، ماشین های فرز، ماشین های حفاری و همچنین ابزارهای کمکی مانند ابزار و وسایل برش را آماده کنید.
4. ماشینکاری خشن: از تجهیزات پردازش مکانیکی برای انجام ماشینکاری اولیه بر روی مواد آلیاژی Hastelloy از جمله اره کردن، تراشکاری، آسیاب و غیره استفاده کنید تا مواد را به اشکال اولیه پردازش کنید.
5. ماشینکاری دقیق: ماشینکاری دقیق بر روی نازل ماشینکاری شده اولیه انجام می شود، از جمله ماشینکاری دقیق، عملیات سطح و غیره، تا از دقت ابعادی و کیفیت سطح نازل اطمینان حاصل شود.
6. ماشین کاری سوراخ: با توجه به الزامات طراحی، سوراخ های اسپری یا سوراخ های نازل روی نازل ماشین کاری می شوند تا اطمینان حاصل شود که سوخت می تواند به طور یکنواخت به داخل محفظه احتراق پاشیده شود.
7. عملیات حرارتی: عملیات حرارتی نازل پردازش شده برای بهبود ریزساختار و خواص مواد، افزایش مقاومت حرارتی و خواص مکانیکی نازل.
8. درمان سطح: سندبلاست، پرداخت و سایر درمان های سطحی برای بهبود صافی سطح و مقاومت در برابر خوردگی روی سطح نازل اعمال می شود.
9. بازرسی کیفیت: انجام بازرسی کیفیت بر روی نازل پردازش شده، از جمله بازرسی اندازه، بازرسی ظاهری، تست عملکرد و غیره، تا اطمینان حاصل شود که نازل الزامات و استانداردهای طراحی را برآورده می کند.
10. مونتاژ: نازل پردازش شده را با اجزای دیگر جمع کنید تا یک جزء کامل نازل توربین گاز تشکیل شود.

به عنوان یکی از ده تامین کننده برتر تیتانیوم در چین با بیش از 20 سال تجربه تولید. ما عمدتاً درگیر مواد خام تیتانیوم مانند میله های تیتانیوم، صفحات تیتانیوم، سیم های تیتانیوم و غیره هستیم.

برخی از مزایای شرکت ما به شرح زیر است:

• تحمل ما می تواند به 0.004 میلی متر برسد
• پشتیبانی از خدمات سفارشی سازی OEM.
• ضمانت اعتبار Alibaba: 530 دلار،000.00 توسط Alibaba مجاز است تا امنیت پول و تجارت شما را تضمین کند.
• گواهی: ISO9001، ISO14001، CE، EAC، TUV، SGS، SABER، TS16949.
• بیش از 40+ کشور صادرکننده و بیش از 300+ مشتریان خارج از کشور.

بسته بندی و تحویل

زمان سرب

نمونه ها

حداکثر تعداد سفارش: 1 عدد

قیمت نمونه:مذاکره

سفارش نمونه

سفارشی سازی

• لوگوی سفارشی
• بسته بندی سفارشی
• سفارشی سازی گرافیک

برای جزئیات بیشتر سفارشی سازی،تامین کننده پیام

چرا ما را انتخاب کنید

ما به عنوان یکی از بزرگترین کارخانه های ریخته گری در چین داریم20 + سال تجربه. من می خواهم کارخانه خود را با جزئیات برای شما معرفی کنم:

• فناوری را بپذیرید: ریخته گری سرمایه گذاری موم گمشده، ریخته گری شن و ماسه، ریخته گری قالب پوسته، ریخته گری فوم گم شده، ریخته گری خلاء و ماشینکاری CNC و غیره.
• بیمه اعتباری: 1110 دلار،000.00. مجاز توسط علی بابا برای تضمین امنیت پول و تجارت شما.
• گواهینامه: ISO9001، ISO14001، CE، EAC، TUV، SGS، SABER، TS16949، CE، EAC، SGS
• بیش از 40 + کشور صادرکننده و بیش از 300 + مشتریان خارج از کشور.

سوالات متداول

Q1. آیا شما شرکت تجاری یا سازنده هستید؟

A:OBT در سال 2003 تاسیس شد، بیش از 20 سال در تولید ریخته گری، ماشینکاری CNC، آلیاژهای تیتانیوم آهنگری، آلیاژهای درجه حرارت بالا، محصولات برنجی و راه حل های فنی یک مرحله ای فعالیت می کرد.

Q2. آیا محصولات را مطابق نقشه های طراحی ما سفارشی می کنید؟

A: بله، ما یک کارخانه حرفه ای تولید فلز با یک تیم مهندسی مجرب هستیم که می تواند محصولات سفارشی را طبق نقشه های مشتری بسازد. ما همچنین می‌توانیم نقشه‌ها را بر اساس نمونه‌ها مهندسی معکوس کنیم تا مقادیر زیادی کالا تولید کنیم.

Q3. آیا نقشه های طراحی من هنگام دریافت آن ایمن خواهند بود؟

پاسخ: بله، ما طرح شما را برای شخص ثالث منتشر نمی کنیم مگر اینکه اجازه شما گرفته شود. ما می توانیم NDA را قبل از ارسال نقشه ها امضا کنیم.

Q4: چگونه از مشکلات کیفیت سفارش انبوه جلوگیری کنیم؟

A: تقویت پیشگیری و بازرسی قبلی از فرآیند تولید و فرآوری، در نظر گرفتن فرآیندهای مهم به عنوان کانون کنترل کیفیت، و پیگیری بازرسی و دفاع در طول فرآیند. این می تواند طیف سنج، MM، دستگاه تست کشش، تستر ضربه، سختی سنج، اشعه ایکس، جعبه تست اسپری نمک، تشخیص پنوماتیک، تستر هوازدگی شتابدار UV، تعادل دینامیکی، تست کشش در دمای بالا، تست فلورسانس، ویژگی مکانیکی دمای اتاق را ارائه دهد. تست و تست های دیگر

Q5. زمان dellvery شما چقدر است؟

پاسخ: به طور کلی، زمان تحویل ظرف 15-90 روز پس از پرداخت است. Q6. سرعت پروانه چقدر است؟ بالاترین دمایی که می تواند تحمل کند چیست؟ A: سرعت پروانه می تواند به 12،{3}} بعد از ظهر برسد، و مقاومت در برابر دمای بالا می تواند به 1200 درجه سانتیگراد برسد. بسته به جنس، مقاومت در برابر دمای بالای محصول متفاوت است.
